Steuerungsvarianten für EXTRUDEX-Anlagen

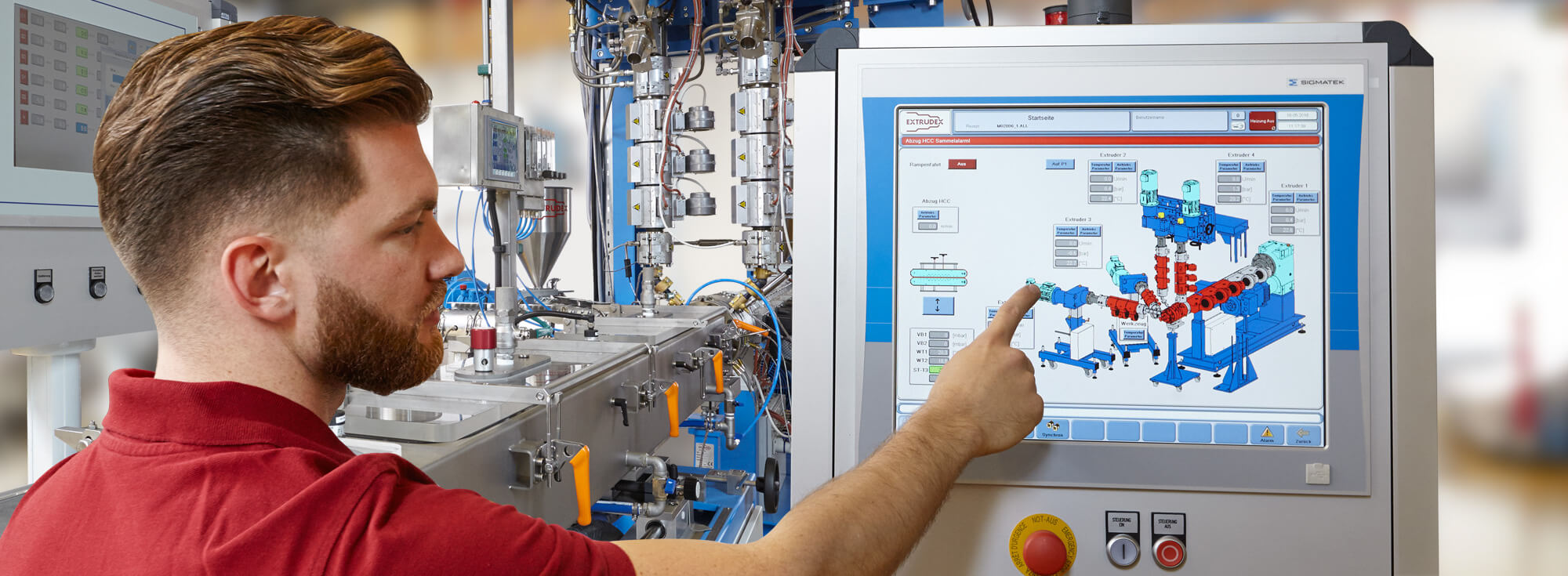

Bildschirmsteuerung EC400

als Extruder- und Anlagensteuerung auf Basis eines Sigmatek® Control-Panels mit integrierter SPS.

Kern der Steuerung ist das ETV-Control-Panel (TFT-Touch-Farbdisplay) mit integrierter SPS und echtzeitfähiger Kommunikation über einen Ethernet-basierten Varan-Bus.

Die Grundausführung besteht aus bis zu 7 frei wählbaren Extrudern mit je 15 Heizzonen und insgesamt 24 Werkzeugheizungen, Nachfolgeantrieb, Massetemperatur und Massedruck. Die Temperaturen werden in grafischer und tabellarischer Form angezeigt und über den integrierten 3-Punktregler mit Heizstromüberwachung geregelt. Alle Antriebe können wahlweise in Synchronbetrieb oder mit Rampenfunktion gefahren werden.


Weitere Merkmale

  • Getrennte Rezeptverwaltung für Antriebs-, Temperatur- und Produktparameter
  • Selbstoptimierender Temperaturregler mit Wochenzeitschaltuhr und Rampenfunktion integrierter Druck-Drehzahl Regler
  • Trendgrafik mit getrennten Skalen und bis zu 10 Kanälen Aufzeichnungen gleichzeitig (optional: abspeichern in einer CSV-Datei möglich)
  • Alarmverwaltung mit Klartext, Logbuchspeicher und zusätzlich frei konfigurierbaren Alarmen
  • Anzeige von Hilfetexten im pdf-Format; laden der Datei über den USB-Anschluss in die Steuerung
  • Fernwartung über Ethernet/Internet
  • Schnittstellen zu externen Steuerungen und Systemen wie z.B. Ethernet, Profibus und CAN stehen bei Bedarf zur Verfügung
  • Zugangsberechtigung der Bildschirmseiten über verschiedene Passwortlevels
  • Bildschirmvarianten 8“, 12“, 15“, 19“
  • Eine Datenaufzeichnung über OPC-Server oder Protokollierungssoftware mittels einer CSV-Datei ist optional möglich.

Bildschirmsteuerung S7-1500

als Extruder- und Anlagensteuerung auf Siemens S7 Basis mit Siemens Multi Panel Touchscreen-Bildschirm

Den Kern der Steuerung bilden das Multipanel (TFT-Touch-Farbdisplay), die CPU und eine echtzeitfähige Kommunikation über Profibus. Die Grundausführung besteht aus bis zu 6 frei wählbaren Antrieben, 32 Heizzonen, Massetemperatur und Massedruck. Die Temperaturen werden in grafischer und tabellarischer Form angezeigt. Die Regelung erfolgt über dezentrale 3-Punktregler. Alle Antriebe können wahlweise in Synchronbetrieb gefahren werden.

Weitere Merkmale

  • Rezeptverwaltung für Maschinen- und Produktparameter
  • Selbstoptimierende Heizstromüberwachung und Wochenschaltuhr für Heizzonen
  • integrierter Druck-Drehzahl Regler
  • Trendgrafik mit getrennten Skalen und bis zu 8 Kanälen Aufzeichnungen gleichzeitig
  • Alarmverwaltung mit Klartext, Historie und 6 frei konfigurierbaren Alarmen
  • Fernwartung über Teleservice Modem optional
  • Schnittstellen zu externen Steuerungen und Systemen wie z.B. Profinet und Profibus stehen bei Bedarf zur Verfügung
  • Zugangsberechtigung der Bildschirmseiten über verschiedene Passwortlevels
  • Bildschirmvarianten 12“, 15“, 19“
  • Optional kann als Hardware auch ein SIMATIC Industrie-PC 427D mit einem Industrial Flat Panel verwendet werden
  • Eine Datenaufzeichnung im CSV-Format ist optional möglich.

Alle EXTRUDEX Maschinen und Anlagen erfüllen die CE-Norm-Anforderungen der EU.
